Bộ điều khiển trung tâm Lumi

Bộ điều khiển trung tâm (HC) là bộ não ghi nhận và điều khiển tất cả thiết bị điện của ngôi nhà thông minh Lumi. Được ứng dụng công nghệ truyền thông Zigbee, giúp điều khiển toàn bộ ngôi nhà bằng smarthome và giọng nói.

Cơ chế hoạt động Bộ điều khiển trung tâm

Là đầu mối tiếp nhận, truyền thông tin “công việc” đến công tắc để yêu cầu thiết bị thực hiện nhiệm vụ. Mọi thiết bị trong mạng đều có thể đóng vai trò làm Gateway. Có thể kết nối trực tiếp tới smartphone. Thông qua bộ điều khiển trung tâm, các trạng thái của thiết bị sẽ được đồng bộ lên máy chủ. Người dùng có thể điều khiển từ xa qua điện thoại thông minh. Là nơi lưu trữ các thông tin cấu hình, cài đặt của người dùng. Cập nhật trạng thái thiết bị, tự động ra lệnh hoạt động theo cấu hình mà người dùng cài đặt.
Thiết bị điều khiển nhà thông minh Lumi có 2 màu cơ bản: đèn – bạc. Thiết kế nhỏ gọn với vỏ nhựa và mặt kính cường lực chống xước. Có thể cắm trực tiếp vào ổ điện 220V.

Ứng dụng của Bộ điều khiển trung tâm nhà thông minh Lumi

Đóng vai trò là thiết bị đầu não để điều khiển nhà thông minh. Mang đến nhiều tiện ích, có thể biến mọi ngôi nhà bình thường trở thành nhà thông minh. Với tính năng kết nối công tắc điều khiển các thiết bị điện trong gia đình. Nếu không sử dụng bộ điều khiển trung tâm thì các thiết bị công tắc thông minh sẽ chỉ có chức năng như công tắc thường. Bạn không thể điều điều khiển từ xa, hẹn giờ, cũng như cài đặt chế độ tự hoạt động cho hệ thống thiết bị điện trong ngôi nhà của mình trên điện thoại, máy tính bảng …

Phương thức hoạt động của thiết bị điều khiển nhà thông minh

Bộ điều khiển trung tâm nhà thông minh tiếp nhận tín hiệu từ cảm biến, người dùng gửi đến server. Sau khi tiếp nhận thông tin, thiết bị điều khiển nhà thông minh sẽ truyền tín hiệu đến công tắc được gắn với thiết bị, để thực hiện yêu cầu của người dùng.
Ví dụ: Khi cảm biến phát hiện chuyển động gửi tín hiệu “có người di chuyển vào vùng cảm biến” đến bộ điều khiển trung tâm nhà thông minh. Tại đây, bộ điều khiển trung tâm truyền tín hiệu nhận được đến công tắc kết nối với thiết bị như bóng đèn hành lang, đèn tuýp … sẽ tự động bật/tắt.
Ngoài ra, HC còn cho phép người dùng tạo hoạt cảnh.
Ví dụ: Bạn có thể tạo cảnh bằng cách sử dụng 1 nút công tắc cảm ứng bật hoặc tắt toàn bộ thiết bị trong nhà, chỉ cần 1 chạm trực tiếp như công tắc cơ hoặc trên điện thoại, bạn đã hoàn toàn điều khiển tất cả các thiết bị điện trong ngôi nhà. Tương tự với những hoạt cảnh: tiếp khách, ăn tối, đi làm về … cho các thiết bị trong gia đình.

Ưu điểm của bộ điều khiển trung tâm

Là công nghệ nổi bật trên thế giới hiện nay ứng dụng trong nhiều công nghệ. Liên kết số lượng lớn các thiết bị, lên tới 90 thiết bị trong cùng một hệ thống. Bộ điều khiển trung tâm bảo mật tốt. Có thể hỗ trợ, kết nối các thiết bị trong nhà thành một mạng lưới thông minh. Tiêu hao rất ít năng lượng, tiết kiệm tối đa chi phí so với các công nghệ khác.
Đặc biệt, sever Lumi đã tích hợp thành công với Sever của Amazon – Mỹ và Google để tạo ra giải pháp nhà thông minh điều khiển bằng giọng nói. Cho phép người dùng hoàn toàn kiểm soát, điều khiển các thiết bị trong ngôi nhà bằng chính “giọng nói quyền năng” của mình. Khi bạn nói câu lệnh “Turn on go home”  hoặc “Turn off go out” tất cả các thiết bị trong ngôi nhà sẽ hoàn toàn bật/tắt, tùy theo câu lệnh.

Hãy liên hệ ngay với chúng tôi theo số hotline 0906.654.880 để trở thành người tiếp theo sở hữu công nghệ thông minh và tận hưởng trọn vẹn cuộc sống tiện nghi, hiện đại của giải pháp nhà thông minh KNSmarthome mang đến.

GỌI NGAY 0906.654.880 hoặc 0974.519.536

ĐỂ ĐƯỢC “KHẢO SÁT – TƯ VẤN – THIẾT KẾ LẮP ĐẶT” MIỄN PHÍ 24/7

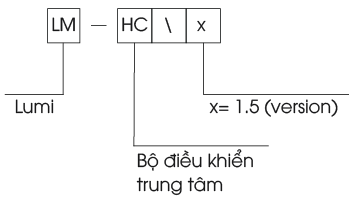

Mã sản phẩm: LM-HC 1.5

Thiết bị LM-HC là bộ điều khiển trung tâm của hệ thống nhà thông minh Lumi.
Thiết kế: nhỏ gọn với vỏ nhựa và mặt kính cường lực chống xước.
Chức năng:
Cho thiết bị gia nhập mạng zigbee liên kết các thiết bị trong cùng hệ thống với nhau.
Điều khiển các thiết bị bằng ứng dụng Lumi Life.
Thực hiện xử lý các cài đặt tự động: cảnh, rule, hẹn giờ thiết bị, nhóm thiết bị.

Thông số kỹ thuật

Điện áp hoạt động    100 – 240V AC ~ 50/60Hz
Nhiệt độ hoạt động    0℃ – 50℃
Truyền thông    Zigbee & Bluetooth Mesh
Công suất phát Zigbee & Bluetooth Mesh    10 dbm
Kích thước (D x R x C)    95.6 x 48.9 x 46 mm
Khối lượng    66.5 gram

Lắp đặt thiết bị

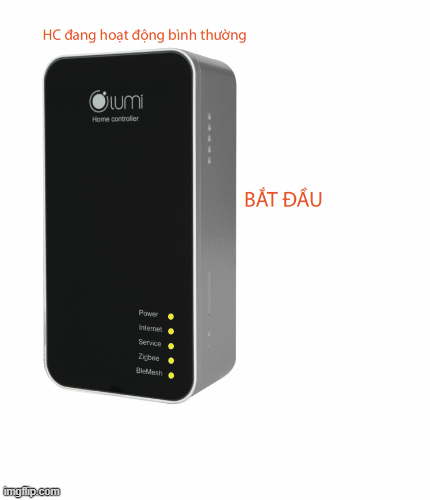

Đèn chỉ thị của thiết bị
Quy ước: Power (Led 1), Internet (Led 2), Service (Led 3), Zigbee (Led 4), BleMesh (Led 5).
Thiết bị được cấp nguồn    Khi cấp nguồn Led 1 sáng và luôn sáng trong quá trình hoạt động, led 2, 3, 4, 5 nháy 3 lần.
Quá trình khởi động Led 1 sáng
Khởi động thành công 5 led sáng
Thiết bị kết nối internet    Không kết nối Internet và server: Led 1, 2, 4, 5 sáng, led 3 nháy liên tục.
Kết nối thành công: 5 led đều sáng.
Quá trình hoạt động    Khi gia nhập mạng Zigbee: Led 4 nháy liên tục. Các led còn lại đều sáng.
Khi gia nhập mạng Bluetooth Mesh: Led 5 nháy liên tục. Các led còn lại đều sáng.
Cấp nguồn thiết bị
Bộ điều khiển trung tâm HC của Lumi được thiết kế có chân cắm điện gắn liền. Để cấp nguồn cho thiết bị, người dùng chỉ cần thao tác cắm thiết bị vào ổ điện.
Sau khi được cấp nguồn, led 1 sáng và luôn sáng trong quá trình hoạt động, led 2, led 3, led 4, led 5 nháy 3 lần liên tiếp. Khi khởi động thành công, 5 led đều sáng, người dùng tiến hành cấu hình bộ điều khiển trung tâm.
Cấu hình thiết bị
Cập nhật firmware
Trước khi thực hiện cài đặt hệ thống thiết bị thông minh trong nhà, người dùng cần kiểm tra phiên bản firmware của HC và cập nhật firmware cho HC nếu đang ở phiên bản thấp hơn so với hiện tại.

Bước 1:
Sau khi cấp nguồn mặc định HC sẽ phát ra wifi LUMI_HCxxxx (xxxx – là 4 số cuối của MAC HC), với mật khẩu là ABC123456. Người dùng kết nối điện thoại hoặc máy tính với wifi của HC để thực hiện cấu hình.

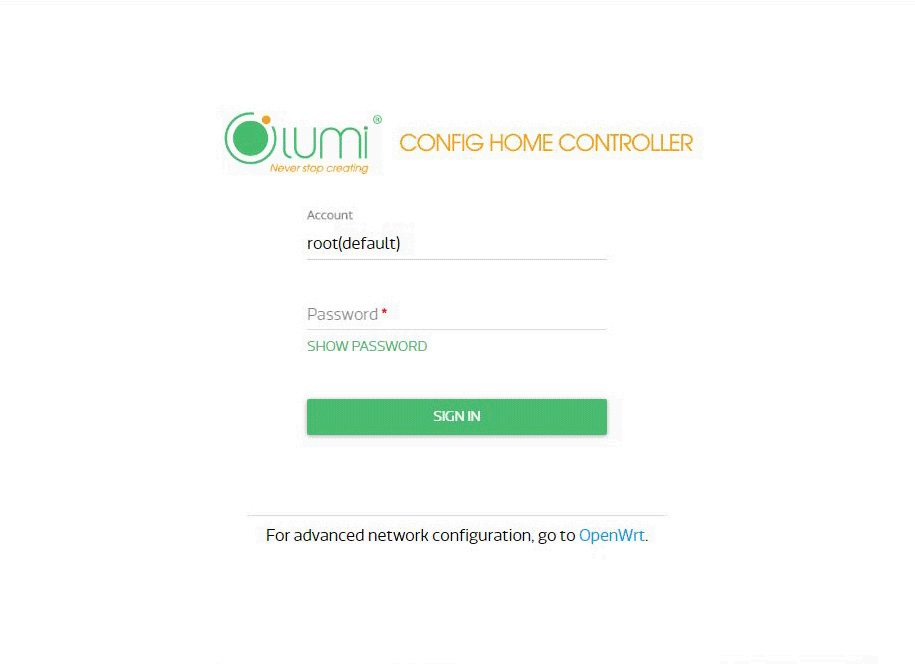

Trên trình duyệt web, nhập địa chỉ mặc định 10.10.10.254 để vào phần cấu hình cho bộ điều khiển trung tâm. Mật khẩu mặc định của trang web là ABC123.
Bước 2:

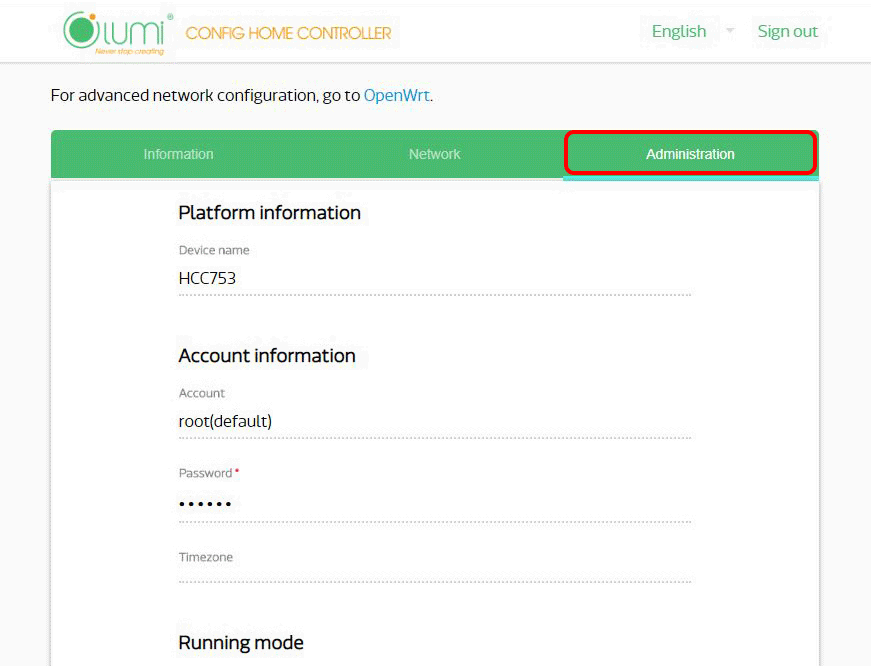

Đăng nhập thành công, người dùng chọn tab Administration, tại phần Software information chọn UPGRADE FIRMWARE, sau đó chọn Chose the file để chọn file firmware của Lumi cung cấp đã lưu trong máy. Cuối cùng chọn UPGRADE & RESTART để thực hiện quá trình cập nhật firmware cho HC.

Lưu ý:
Thời gian quá trình upgrade firmware khoảng 3 phút, trong quá trình này người dùng tuyệt đối không được làm mất nguồn HC và đảm bảo nguồn điện ổn định.
Kết nối internet
Thiết bị có 2 mode kết nối internet: AP mode (chế độ kết nối dây LAN). Station mode (chế độ kết nối wifi).
Chế độ AP mode:
Mặc định ban đầu HC ở chế độ AP mode, người dùng chỉ cần cấp nguồn và cắm dây LAN kết nối HC với router/modem mạng.
Để kiểm tra HC đã nhận mạng hay chưa, người dùng kết nối wifi HC và truy cập địa chỉ 10.10.10.254 trên trình duyệt vào phần cấu hình HC, mật khẩu web cấu hình là ABC123.
Người dùng chọn tab Network, tại phần WAN sẽ hiển thị các thông số cấu hình internet của HC nếu HC đã nhận mạng từ router/modem mạng. Trường hợp HC không hiển thị thông số gì người dùng cần kiểm tra lại đường truyền internet, dây LAN.

Chế độ Station mode:
Trường hợp hạ tầng không đáp ứng, không thể kéo dây LAN để cấp mạng cho HC, người dùng có thể cấu hình HC kết nối với wifi của router/modem mạng.
Đối với HC phiên bản Bluetooth Mesh (Smart Lighting) người dùng chỉ có thể cài đặt HC kết nối tới Wifi bằng app Lumi Life.
Trường hợp 1: HC chưa được thêm vào nhà. Chi tiết xem hướng dẫn cài đặt thêm HC vào nhà khi HC kết nối wifi.
Trường hợp 2: HC đã được cài đặt thêm vào nhà và thay đổi kết nối wifi. Chi tiết xem hướng dẫn cài đặt HC kết nối wifi.
Sau khi cài đặt HC ở chế độ station mode, HC sẽ không phát wifi.

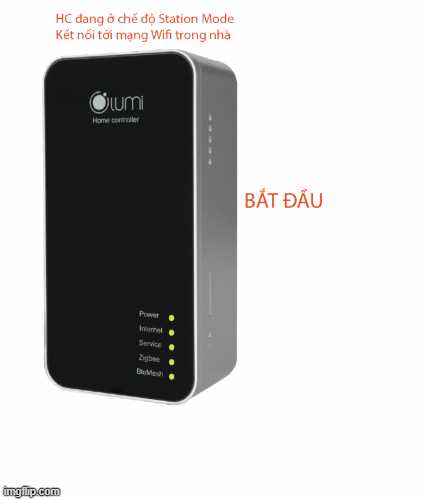

Để bật lại chế độ HC phát wifi (AP mode) người dùng thao tác nhấn giữ nút config cho đến khi Led số 2 (Internet) sáng lên thì thả tay ra, HC sẽ quay trở lại chế độ phát Wifi (Người dùng có thể dùng smartphone để quét và tìm kiếm mạng Wiif của HC).

Chế độ hoạt động
Bộ điều khiển trung tâm có 2 chế độ hoạt động: Home Controller (HC) và Local Controller (LC).
Mặc định ban đầu HC sẽ ở chế độ Home Controller, tức là HC chính trong hệ thống.
Khi nhu cầu muốn mở rộng số lượng thiết bị trong 1 hệ thống, người dùng cần sử dụng nhiều hơn 1 bộ HC. Khi đó trong hệ thống sẽ có 1 bộ HC chính và các bộ HC còn lại là HC phụ (hay còn gọi là LC).
Để chuyển chế độ hoạt động cho bộ điều khiển trung tâm, người dùng xem hướng dẫn thêm LC vào nhà.
Reset thiết bị
Người dùng có thể reset bộ điều khiển trung tâm HC về mặc định theo 2 cách.
Thao tác trên thiết bị:

Reset HC trên thiết bị
Nhấn giữ nút config nằm ở cạnh bên của HC và quan sát led chỉ thị, khi nào sáng đến led 3 (Service) thì thả tay ra. Sau đó, led 2, 3, 4, 5 nháy 3 lần, HC khởi động lại. Sau khi khởi động lại thành công, HC sáng 5 led và quay về chế độ mặc định là AP Mode (HC phát Wifi).
Thao tác trên web cấu hình:
Người dùng kết nối wifi HC, truy cập địa chỉ 10.10.10.254 trên trình duyệt vào phần cấu hình HC, mật khẩu web cấu hình là ABC123, chọn tab Administration, tại phần Factory reset chọn RESET.
