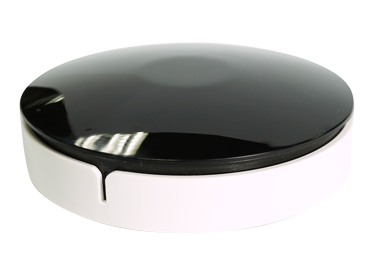

Bộ điều khiển hồng ngoại

Bộ điều khiển hồng ngoại của Lumi là thiết bị chủ đạo trong giải pháp điều hòa, tivi, quạt điện,… thông minh. Với thiết kế tinh tế, đơn giản, nhỏ gọn, mang lại sự sang trọng, hiện đại khi sử dụng. 2 màu đen trắng kết hợp tạo nên thiết bị điều khiển hồng ngoại ưa nhìn trên mọi góc độ. Không những thế, thiết bị được các chuyên gia và người dùng đánh giá cao bởi nhựa chống cháy PP. Bộ thu phát hồng ngoại có thể học lệnh Remote. Lên tới 1.000 lệnh và cập nhật lệnh cho các thiết bị trong gia đình.

Ứng dụng BĐK hồng ngoại Lumi
BĐK hồng ngoại có khả năng thay thế cho các loại remote của điều hòa, quạt tivi, đầu kỹ thuật số,… tiếp nhận và học được hơn 1000 câu lệnh. Bộ điều khiển hồng ngoại có chức năng tương tự như một remote điều khiển từ xa qua điện thoại, hay thay thế công tắc điều khiển truyền thống.
Thiết bị chứa các thư viện hơn 300 mã lệnh có sẵn cho 4 chủng loại điều khiển : Tivi, Quạt, điều hòa, đầu kỹ thuật số.
Kết hợp bộ điều khiển trung tâm bạn có thể lên lịch bật tắt điều hòa thông minh theo giờ ví dụ bật điều hòa lúc 10 giờ tối và tắt lúc 4 giờ sáng. Ngoài ra BĐK hồng ngoại thông minh còn có tích hợp với các cảm biến đo thông số môi trường để tăng giảm nhiệt độ theo môi trường bên ngoài.
Với 1 thiết bị BĐK hồng ngoại, có thể tạo được nhiều giao diện trên điện thoại để điều khiển nhiều thiết bị cùng 1 lúc. Ví dụ Quạt phòng khách, điều hòa phòng khách, ti vi phòng khách…có thể lựa chọn theo thư viện có sẵn để thiết lập giao diện điều khiển, hoặc nếu thư viện chưa hỗ trợ thì cũng hoàn toàn có thể thiết lập chế độ học lệnh mới cho thiết bị.
Lưu ý: Đặt BĐK hồng ngoại cách thiết bị cần điều khiển trong bán kính 5m.
Đặc biệt hơn nữa, bộ điều khiển hồng ngoại năm 2019 được cải tiến hơn rất nhiều với chức năng thư viện, bạn có thể điều khiển thiết bị qua điện thoại hoàn toàn như 1 điều khiển từ xa.
Phương thức hoạt động
Bộ điều khiển hồng ngoại sẽ lấy lệnh điều khiển từ thư viện có sẵn hoặc học tất cả câu lệnh trên Remote của các thiết bị trong ngôi nhà. Khi đó, trên app điện thoại của người dùng sẽ có từng mục như: điều hòa, ti vi, quạt … Thay vì dùng Remote, người dùng sẽ trực tiếp dùng điện thoại của mình để điều khiển các thiết bị.
Mỗi thiết bị sẽ có một Giao diện khác nhau. Ví dụ: quạt sẽ có thư mục quạt, tivi, điều hòa …

GỌI NGAY 0906.654.880 hoặc 0974.519.536

ĐỂ ĐƯỢC “KHẢO SÁT – TƯ VẤN – THIẾT KẾ LẮP ĐẶT” MIỄN PHÍ 24/7

Bộ điều khiển hồng ngoại IR là thiết bị của Lumi giúp khách hàng thay vì sử dụng trực tiếp điều khiển hồng ngoại (của tivi, quạt, điều hòa…) để điều khiển thiết bị thì có thể thực hiện điều khiển các thiết bị trên thông qua ứng dụng trên điện thoại.
Thông số kỹ thuật
Nguồn cấp    5V DC/ 1A
Nhiệt độ hoạt động    0℃ – 50℃
Truyền thông    Zigbee
Công suất phát Zigbee    10 dbm
Kích thước (Φ x C)    70 x 21 mm
Khối lượng    66.5 gram

Lắp đặt thiết bị
Bước 1: Cấp nguồn thiết bị.
Sử dụng bộ biến đổi nguồn đi kèm để cấp nguồn cho thiết bị.
Thiết bị được thiết kế với 2 vị trí có thể cắm nguồn: mặt dưới hoặc mặt cạnh của thiết bị.
Sau khi được cấp nguồn, đèn chỉ thị trên thiết bị nháy đỏ 3 lần sau đó sáng đỏ.

Bước 2: Lắp đặt thiết bị.
Thiết bị LM-IRZ được thiết kế với 2 tùy chọn:
Để trên bàn, trên mặt phẳng gần mắt thu hồng ngoại và các thiết bị muốn điều khiển.


Lắp đặt IR trên bề mặt phẳng

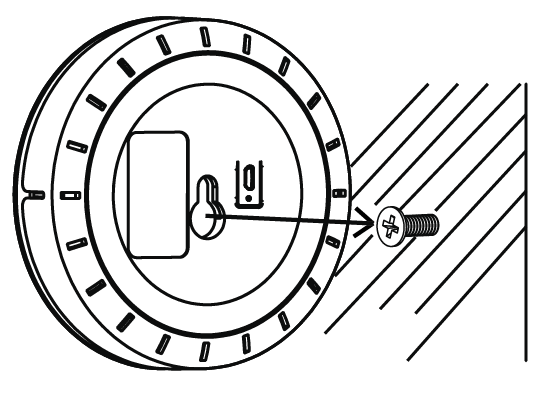

Gắn trên tường bằng cách cố định vít nở cấp kèm theo lên mặt tường sau đó gắn thiết bị LM-IRZ 2.0 lên sao cho hộc vít ở mặt sau thiết bị khớp vào đầu vít nở.

Lưu ý: Khoảng cách lắp từ bộ điều khiển các thiết bị phải gần hơn 5m.
Cài đặt thiết bị trên ứng dụng Lumi Life
Cho thiết bị gia nhập mạng
Để cài đặt bộ điều khiển hồng ngoại bằng ứng dụng trên điện thoại người dùng cần có bộ điều khiển trung tâm HC và đã tạo nhà trên hệ thống.
Người dùng đăng nhập vào app Lumi Life => chọn cài đặt => chọn cài đặt thiết bị => chọn HC => Zigbee => cho thiết bị gia nhập mạng.
Quan sát đèn chỉ thị trên thiết bị, gia nhập mạng thành công led chỉ thị nháy hồng 3 lần chu kỳ 1 lần/1s.
Trường hợp thiết bị không gia nhập mạng có thể công tắc đã được cấu hình, người dùng thực hiện reset thiết bị để quay về chế độ gia nhập mạng.
Khi gia nhập mạng thành công, bộ hồng ngoại IR 2.0 sẽ hiển thị có 2 loại điều khiển như hình sau:

                                                                                                                Thiết bị gia nhập mạng thành công
Loại 1: Điều khiển học lệnh từ điều khiển cầm tay để điều khiển thiết bị.
Loại 2: Điều khiển sử dụng lệnh thư viện có sẵn trên server của Lumi.
Cài đặt loại điều khiển sử dụng thư viện
Bước 1:
Người dùng lựa chọn loại điều khiển có sẵn thư viện => Chọn “Thêm remote” để thêm loại điều khiển muốn dùng

.

                                                                                          Tạo remote sử dụng thư viện
Bước 2:
Người dùng chọn loại điều khiển muốn dùng.
Đối với điều khiển lệnh có sẵn, Lumi hỗ trợ 4 loại là: Tivi (TV), Quạt (Fan), Điều hòa (AC), Đầu kỹ thuật số (Set top box).

Bước 3:
Chọn thương hiệu loại thiết bị đã chọn ở bước 2.

                                                                  Chọn thương hiệu của thiết bị
Bước 4:
Thử điều khiển bằng các lệnh hiển thị trên màn hình để kiểm tra có điều khiển được thiết bị không.

                                                                                       Thử điều khiển thiết bị
Nếu điều khiển được thiết bị thì người dùng chọn “Có”, tiến hành đặt tên cho điều khiển và cho điều khiển vào phòng lắp đặt IR.
Nếu không nhận được tín hiệu thì ấn “Không” để tiếp tục thử loại khác.
Lưu ý:
Người dùng vui lòng thử từng mã lệnh để tìm ra loại có thể điều khiển được thiết bị.
Nếu không có mã lệnh tương thích thì quý khách vui lòng sử dụng loại điều khiển học lệnh hoặc gửi điều khiển về bộ phận bảo hành của Lumi update thư viện.
Cài đặt loại điều khiển học lệnh từ điều khiển cầm tay
Bước 1:
Người dùng chọn loại điều khiển học lệnh.
Đối với loại điều khiển học lệnh hỗ trợ 3 loại thiết bị: Tivi, Điều hòa và Quạt.


                                                             Tạo remote dạng học lệnh
Bước 2:
Điều khiển mới tạo sẽ hiển thị ở tab IR.
Nhấn vào icon điều khiển vừa tạo, giao diện điều khiển hiện ra người dùng tiến hành học lệnh

                                                                                                      Remote học lệnh
Bước 3:
Học lệnh cho điều khiển.
Mặc định ban đầu các biểu tượng đều ẩn hoặc chưa có thông tin lệnh điều khiển, người dùng ấn vào các biểu tượng lệnh trên điều khiển để tiến hành học lệnh.

                                                                                               Remote khi chưa học lệnh
Chọn “Học lệnh” trên màn hình sẽ hiển thị trạng thái đang học lệnh.
Người dùng cầm điều khiển của thiết bị hướng về phía bộ hồng ngoại IR và nhấn nút lệnh cần học.

                                                                                                 Học lệnh cho remote
Trong quá trình học lệnh, người dùng có thể nhấn “Hủy” để hủy bỏ trạng thái học lệnh của IR.
Sau khi học lệnh xong, biểu tượng vừa được học lệnh sẽ sáng lên cho phép quý khách ấn vào để điều khiển thiết bị.

Bước 4: Đặt tên điều khiển và cho điều khiển vào phòng lắp đặt IR.
Kích hoạt lệnh hồng ngoại từ ứng dụng Lumi Life

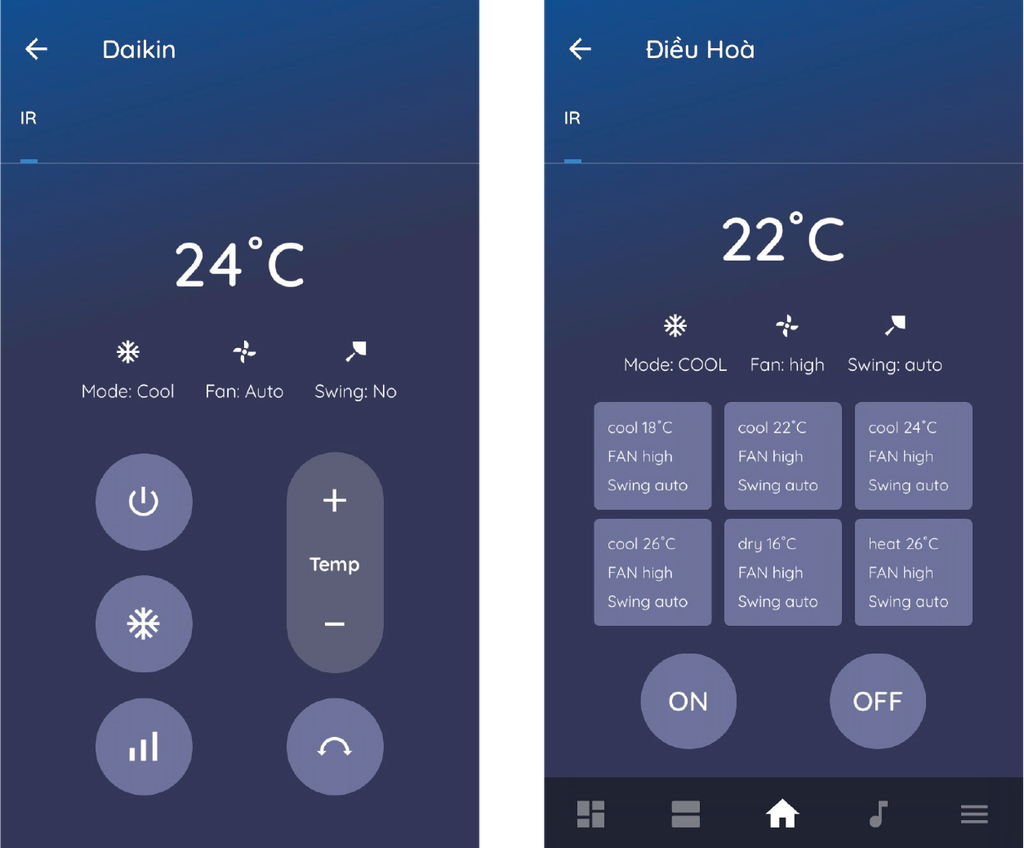

Để điều khiển thiết bị, người dùng nhấn trực tiếp vào biểu tượng lệnh tương ứng trên ứng dụng, lúc này đèn chỉ thị trên bộ điều khiển hồng ngoại sẽ nháy xanh 2 lần báo hiệu đã gửi lệnh điều khiển thành công.

                                                                         Sử dụng remote trên ứng dụng
Lưu ý:
Đối với loại remote cần phải học lệnh thì nút trên App phải được học lệnh rồi thì mới có thể kích hoạt thiết bị.
Khi điều khiển thiết bị, icon điều khiển sẽ không thay đổi trạng thái trên ứng dụng.
Xóa lệnh đã học cho điều khiển
Chỉ áp dụng đối với loại điều khiển học lệnh.
Người dùng nhấn giữ lệnh biểu tượng lệnh cần xóa => chọn “Xóa lệnh” để tiến hành xóa lệnh hoặc chọn “Hủy” để hủy lựa chọn, sau đó quay về màn hình điều khiển.

Ngoài ra người dùng có thể cài đặt thiết bị với các chức năng nâng cao như cài đặt rule, cài đặt cảnh, cài đặt lịch.
Reset thiết bị
Người dùng ấn giữ nút Config trong 5s (nút nhựa tròn ở mặt dưới) cho đến khi đèn chỉ thị sáng hồng thì thả tay, thiết bị rời mạng và reset. Thiết bị reset thành công quay lại trạng thái ban đầu.
